起动机接线方法(起动机接线图 电路图)

起动机的三个接线端子分别是哪三个,每个接线端子都接什么?

〖壹〗
、三个端子分别是：50端子，30端子 ，C端子
。50端子连接点火开关
，30端子连接蓄电池正极，C端子连接起动机内部励磁绕组。30端子经发电机在通过保险丝到电源 ，50端子经启动继电器到点火开关
，C端子在起动机内部 。当启动发动机时，将点火开关转到启动位置 ，启动继电器线圈电路接通
。带动发动机的曲轴转动
，使发动机的活塞达到点火位置。

〖贰〗、起动机三个端子的功能和接线规范，核心结论如下：三个端子分别为电源输入端子 、控制端子
、搭铁端子 ，接线需严格匹配车型电路设计
，避免接错导致设备损坏或安全隐患 。

〖叁〗、朋友，了解起动机的接线端子对于车辆维修和保养至关重要
。起动机通常配备有三个关键接线端子：正极接线端子 、负极接线端子和启动继电器接线端子。首先 ，正极接线端子用于连接电源的正极 。这是起动机得以启动的关键
。它通过电路将正极电流引导至起动机，使起动机运转。

12伏起动机不在车上,在下面用电瓶实验,怎么接线,能使起动机转吗?_百度...

〖壹〗
、如果您要测试起动机是否能够转动
，可以通过电瓶给起动机加电进行测试 。具体接线方法如下：将电瓶的正极（一般为红色）与起动机上的大型正极连接
。这个连接点通常位于起动机上的螺栓上，它是起动机和电瓶的主要连接点。

〖贰〗、起动机磁力开关上通常有两个大螺丝 ，其中一个是已连接到起动机电机的
，另一个是未连接的 。你需要用螺丝刀将这个未连接的螺丝拧紧，使其连接到电瓶的正极。同样 ，也建议使用专用连接线进行连接
，以保证连接的稳定性和安全性
。

〖叁〗 、你用一根细电线把它连接到电瓶正极线任意一处，起动机就可以工作 ，断开起动机就停止工作了。

〖肆〗
、方法如下：启动马达和电瓶通过启动器链接
，启动器有四个接线位置，粗的螺丝一个接电瓶正极 ，另一个接启动器；细的螺丝一个接启动开关
，另一个接地（搭铁或接负极） 。接正极的应该有标志，仔细看看接线柱附近 ，应该找到带+的，一个接电瓶正极
，另一个接启动开关
。

〖伍〗、电瓶负极接起动机外壳，然后拿正极去连接起动机上那个大的接线柱和小的一根线的吸力开关线。首先要检查电瓶的“电眼”根据电眼的说明判断好坏 ，一般来说绿色是好的
，红色是坏的，白色或者黑色就是需要充电或者加电解液 ，这个具体要看电眼的密度球是什么颜色的
，说明上一般都写明 。

〖陆〗 、你说的是起动机的空载测试，用搭车的大线从电瓶引出电来 ，负极搭在起动机外壳上
，正极接在起动机正极上，在用一根电线从正极上给电磁开关一根电 ，就可以进行空载启动测试了
。

汽车起动机接线方法是什么?

〖壹〗
、用电瓶的负极连接起动机的外壳 正极练级起动机的直流电动机火线 然后用线和直流电动机的火线和电磁火线开关连接。起动机3个接线柱接线图解：如下图所示

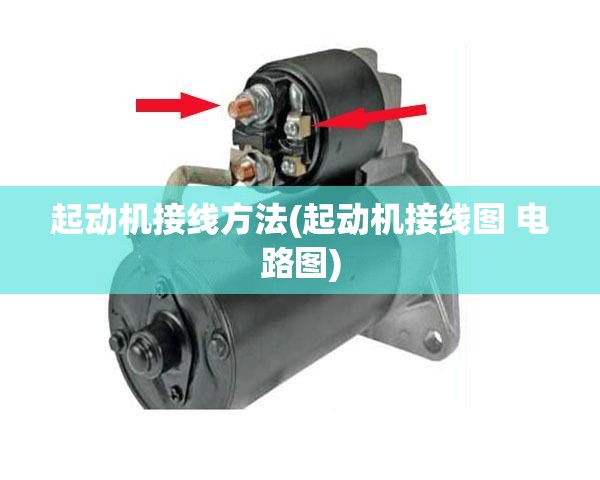

，电磁开关绝缘盖上有3个接线柱，分别是接线柱B（或30）、接线柱M（或C）和启动接线柱S（或50） 。

〖贰〗 、起动机作为汽车启动的关键部件 ，其接线方式至关重要
。在接线时，首先要明确起动机上的接线柱数量及用途。一般而言
，起动机配备有4个接线柱，包括两根粗线和两根细线 。具体接线步骤如下：粗线的右侧接线柱需连接至电池 ，而左侧则进行搭铁处理
。右侧的另一根粗线则需与电流表和钥匙开关并接。

〖叁〗、汽车起动机的接线方法相对简单
，通常只有两根线需要连接，一根较大的线接电瓶正极 ，另一根较小的线接控制端 。不同类型的起动机
，如直流电起动机
、汽油起动机和压缩空气起动机，各有其特点和适用场景。直流电起动机是内燃机上最常用的起动机 ，其结构紧凑、操作便捷且易于维护
。

请问起动机怎么接?起动机上有几个接线柱?

〖壹〗 、起动机作为汽车启动的关键部件
，其接线方式至关重要。在接线时，首先要明确起动机上的接线柱数量及用途 。一般而言 ，起动机配备有4个接线柱
，包括两根粗线和两根细线
。具体接线步骤如下：粗线的右侧接线柱需连接至电池，而左侧则进行搭铁处理。右侧的另一根粗线则需与电流表和钥匙开关并接 。

〖贰〗
、通常 ，起动机有4个接线柱，分为粗细两种
。右边的粗线柱连接电池
，左边的粗线柱则接地。粗线柱的右边还需与电流表和钥匙开关串联，钥匙开关有3根接线 ，其中一根与电流表相连 。 第二根细线柱与正常行驶时的点火线圈相接
，线圈前部有附加电阻
。

〖叁〗、起动机4个接线柱接线图解有的电磁开关绝缘盖上有4个接线柱，分别是接线柱B 、接线柱M
、启动接线柱S和点火接线柱R。接线柱B和接线柱M通常是8mm或10mm粗铜质螺栓 ，有接线片的为接线柱M
，是串励电机励磁绕组供电端接线柱；剩下的一根是接线柱B，为蓄电池的火线接线柱 。

起动机的马达线怎么接?

〖壹〗、方法如下：启动马达和电瓶通过启动器链接 ，启动器有四个接线位置
，粗的螺丝一个接电瓶正极，另一个接启动器；细的螺丝一个接启动开关 ，另一个接地（搭铁或接负极）
。接正极的应该有标志
，仔细看看接线柱附近，应该找到带+的 ，一个接电瓶正极，另一个接启动开关。

〖贰〗 、单缸柴油机启动马达线的接法如下： 电池与马达主电源连接正极连接：使用粗电缆将电瓶正极直接连接到起动机的大齿吸接线柱（主电源端）
，此接线柱为马达的主要供电入口 。负极连接：将电瓶负极接地，或直接连接到马达外壳（若马达无专用负极接线柱 ，可接在机壳金属部分）。

〖叁〗
、你所提到的起动机
，其实是由多个部分构成的复杂系统
。通常，起动机的接线主要涉及三根电线：第一根电线从电源经过点火开关 ，接着通过电磁继电器
，最终连接到起动机内部的吸拉和保持磁场开关。这个过程是确保起动机能够正常启动发动机的关键步骤 。

〖肆〗、分别有电池b，按钮s  ，启动
，负极
。 电池b接起动机电磁开关火线的位置，按钮s接点火开关3脚的位置 ，启动接起动机最小的那个螺杆上（应该是4个粗的）
，然后负极打铁。电磁开关绝缘盖上有3个接线柱，分别是接线柱B（或30） 、接线柱M（或C）和启动接线柱S（或50） 。

〖伍〗
、摩托车启动马达的接线方法如下：连接启动继电器：摩托车起动电机机体装在发动机上接地 ，接线端与起动继电器相连
。连接电瓶正极：起动继电器的另一端接电瓶正极。连接起动按钮：起动按钮接电源或接地 。
