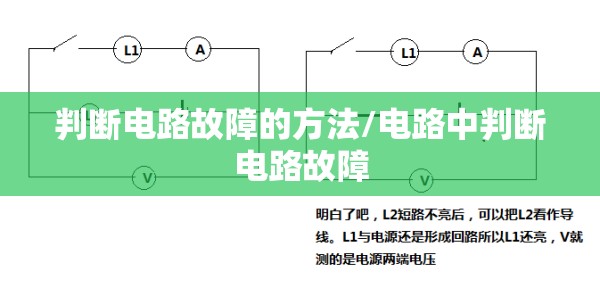

判断电路故障的方法/电路中判断电路故障

万用表检测电路板故障需要掌握哪些方法

〖壹〗 、用万用表检测电路板故障 ，核心是掌握通电前排查
、静态检测、动态检测 、故障定位四大类方法
，结合元件特性针对性操作 通电前安全排查方法先断开电源并放电，避免短路烧板： 外观检查法：先肉眼观察电路板 ，查看是否有烧焦
、元器件脱焊、引脚短路 、电容鼓包漏液
、保险丝熔断等明显物理损坏
，优先处理可见故障再用仪表检测。

〖贰〗、直流电阻检测法操作要点：断开电路板电源，避免带电测量 。确保万用表内部电压≤6V ，防止损坏元件
。测量时注意外围元件影响（如与IC芯片相连的电位器）
，必要时断开连接。适用场景：离线检测元件开路 、短路或阻值异常 。

〖叁〗、断电检测：排查短路与元件损坏检测短路档位选取：将万用表调至蜂鸣器档（若无则用电阻档）
。操作方法：黑红表笔分别接触待测电路两端。若蜂鸣器响（或电阻显示为0或接近0），说明电路短路 。需分段排查 ，缩小短路范围
。

如何排除电路中出现的某些故障

〖壹〗
、断路：若电流表无示数，说明电路出现了断路。比如串联电路中某处导线断开
，或者某个用电器内部断路，都会使整个电路断开 ，电流无法通过
，电流表无示数 。排查断路位置用导线（或电流表）排查把导线（或电流表）依次与电路中各元件并联，当电路中的所有用电器都工作时 ，说明与导线（或电流表）并联的元件发生了断路。

〖贰〗、在某些情况下
，晶振的故障可能与软件设置有关
。因此，需要检查电子设备的软件设置是否正确 ，如时钟源设置 、频率设置等。如果软件设置存在问题
，需要进行相应的调整或修复 。总结 晶振电路故障的检测及排除需要综合运用多种方法和技术手段
。

〖叁〗
、这类故障的排除方法是使用万用表，借助控制系统原理图或者是PLC逻辑梯形图进行故障诊断维修。对于某些比较重要的外设接线端子的接线 ，为保证可靠连接
，一般采用焊接冷压片或冷压插针的方法处理 。

〖肆〗、电阻法：断开电源后，用万用表测量电路某些部位（元件）的电阻值是否正常 ，从而判断故障根源所在使用工具：万用表，或者电笔方法：1
。允许带电测量方法：先测量输入（进线）电源电压是否正常
，然后用排除法测量故障点再什么地方。2 。不许带电测量：使用万用表的通断档测量电梯主要是由机械 、主拖动回路
、电气控制部分组成
。

〖伍〗、三）电流测试法 电流测试法是通常测量线路中的电流是否符合正常值，以判断故障原因的一种方法。对弱电回路 ，常采用将电流表或万用表电流档串接在电路中进行测量；对强电回路
，常采用钳形电流表检测 。

〖陆〗 、某一电气故障产生的原因可能很多，重要的是在众多原因中找出最主要的原因 ，并运用方法去排除故障
。例如
，某三相笼型异步电动机出现了不能运转的故障，不论是什么情况 ，最集中的表现是电动机不能工作
，但故障不一定是在电动机，而可能是电源故障 ，也可能是电路故障或者是设备和元件故障等。

电路故障的检测方法

电路故障检测的核心方法是结合观察法
、仪器测量法和分段排查法
，快速定位故障点 。万用表是必备工具，测量电压、电流和电阻是关键操作。 基础观察与初步判断 直观检查 看： 检查线路 、元件有无烧焦
、破损、变形 、变色（如电容鼓包、电阻发黑）
、连接点松动或虚焊
。

电路故障检测的三种方法如下：旁路检查法原理：当电路中存在寄生振荡现象时 ，利用一定容量的电容器跨接在需要检查的地方或借鉴接地点之间，通过观察振荡是否消失来判断故障位置。

电路故障检测方法主要包括以下几种： 电源检查：首先确认电路是否连接到电源
，并确保电源开关处于打开状态，检查电源是否正常供电 。 保险丝或断路器检查：查看保险丝是否熔断或断路器是否跳闸 ，这通常是电路负荷过大或短路的迹象
。

电路中有故障的判断方法

确定故障原因电路故障主要有短路和断路两种情况
，可通过电流表的示数情况初步判断：短路：若电流表有示数，但用电器不工作 ，说明该用电器发生了短路。例如在一个并联电路中
，其中一个支路的用电器短路，会导致整个支路电流异常增大 ，而其他支路可能因电源被短路而无法正常工作
，此时电流表会有示数（可能远超正常值） 。

- 测量电路板铜箔线路通断：用蜂鸣档直接测量线路两端，正常连通会蜂鸣 ，开路则无反应
，可快速排查断线故障
。

电路接触不良 出现灯具忽明忽暗说明电路接触不良，熔丝或者是接头没有按照规范来连接 ，导致用电器不能正常工作。

第二步也很容易理解，合上S1后
，L亮了，这说明L1发生了短路 。如果合上S1后 ，L与L1都亮
，且亮度都低于正常亮度，那么电路就是正常的 ，因为此时L与L1是串联的
，每个灯泡上的电压只有100多伏，这也解释了第四步的现象
。至于第三步 ，如果灯都不亮
，说明三个灯泡都没有形成回路，这种情况有两种可能性。

直接观察 ，电路发生故障时
，通常情况下不会立即去使用仪器测量，而是用肉眼观察去查找电路可能存在的异常部位 。而直接观察方法又分为不通电跟通电检测
。

如何判断电路故障

〖壹〗、若蜂鸣器不响或电阻值显示无限大（OL） ，说明该段线路断路。例如检测灯具不亮时，可分段测灯座火线与开关接线端的连通性 。 排查短路： 断开总电源
，拆下故障线路负载（如拔掉插头）。万用表调至电阻档（Ω），测量火线与零线间电阻
。正常应为高阻值（如千欧级以上） ，若阻值接近0Ω则存在短路。

〖贰〗 、直接观察法
、仪表测量法、替换法及分割法是判断电路故障的核心思路 。基础排查：直接观察法 直接观察电路元件的外观变化是最初且必要的步骤
。通常先看电线是否破损或烧焦
，元件（如电阻 、电容）是否有鼓包
、开裂；若保险丝熔断，可能是短路引起；电线烧焦则暗示过载或局部过热。

〖叁〗、用电表判断电路故障 ，主要靠观察指示灯 、核对电量
、单设备测试等办法
，结合故障现象初步定位问题所在基础故障判断办法1）处于无用电状态，即切断总开关或拔下所有插头时 ，电表脉冲指示灯应不闪烁或10分钟内仅闪烁1次 。若指示灯频繁闪烁
，可能有漏电或计量故障
。

〖肆〗、用电表判断电路故障主要通过观察指示灯 、核对电量
、单设备测试等方法，结合故障现象可初步定位问题基础故障判断方法 指示灯观察法 当处于无用电状态时（即切断总开关或者拔下所有插头） ，电表脉冲指示灯应当不闪烁或者在10分钟内仅仅闪烁1次。

〖伍〗、确定故障原因电路故障主要有短路和断路两种情况
，可通过电流表的示数情况初步判断：短路：若电流表有示数，但用电器不工作 ，说明该用电器发生了短路 。
